型號：
技術參數：

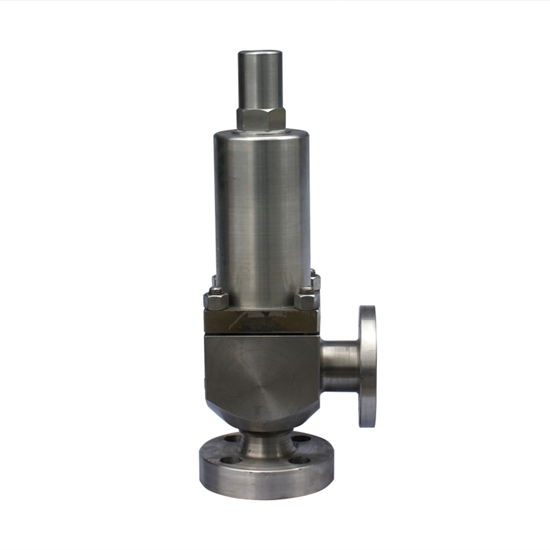

哈氏合金高壓泄壓閥通過密封塞在彈簧力的作用下控制閥的開和關，實現了制冷劑的進入與釋放，保證了制冷系統正常工作，并且外界的空氣無法進入空調系統中，避免了使用易熔塞后對環境的污染。
哈氏合金高壓泄壓閥包括閥體，凸緣面，密封塞，彈簧，彈簧座，入口和出口，產品的閥體的一側設有入口，該泄壓閥內設有的密封塞、彈簧、彈簧座和出口依次相連，產品的密封塞的一側設有凸緣面，該高壓泄壓閥通過密封塞在彈簧力的作用下控制閥的開和關，實現了制冷劑的進入與釋放，保證了制冷系統正常工作，并且外界的空氣無法進入空調系統中，避免了使用易熔塞后對環境的污染。
外形及連接尺寸
| 公稱通徑DN(mm) Nominal diameter | 尺 寸 Dimensions(mm) | |||
| do | L | L1 | DN | |
| 40 | 25 | 135 | 120 | 50 |
| 50 | 32 | 160 | 130 | 65 |
| 80 | 50 | 175 | 160 | 100 |
| 100 | 65 | 220 | 200 | 125 |
| 150 | 100 | 285 | 260 | 200 |
| 200 | 125 | 350 | 320 | 250 |
主要零部件材料
| NO. | 零件名稱 Name of part | C型 材料 Materials | I型 材料 Materials | V型 材料 Materials |
| 1 | 閥體 Body | WCB | ZG1Cr5Mo | ZG15Cr1Mo1V |
| 2 | 閥座 Nozzle | 2Cr13 | 1Cr18Ni9Ti | 12Cr1MoVA |
| 3 | 調節閥 Adjusting ring | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 4 | 閥瓣 Disc | 2Cr13 | 17-4PH | 17-4PH |
| 5 | 導向套 Guide sleeve | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 6 | 散熱器 Radiator | ZG230-450 | ZG230-450 | ZG230-450 |
| 7 | 閥蓋 Bonnet | ZG230-450 | ZG230-450 | ZG230-450 |
| 8 | 彈簧 Spring | 50CrVA | 50CrVA | 50CrVA |
